鋼結構用的桁架樓承板如何設計的？
發布時間：2020-03-22 點擊量：

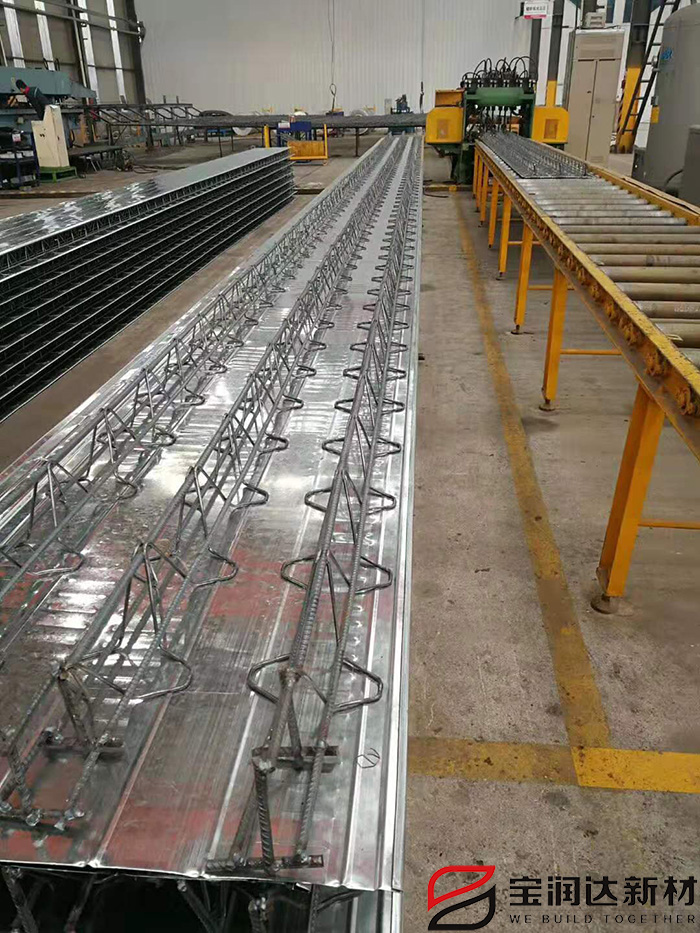

鋼筋桁架樓承板是將樓板中的受力鋼筋在工廠內焊接成鋼筋桁架，并將鋼筋桁架與鍍鋅鋼板焊接成整體，形成模板和受力鋼筋一體化建筑制品。鋼筋桁架樓承板是在施工階段能夠承受濕混凝土及施工荷載，在使用階段鋼筋桁架成為混凝土配筋，承受使用荷載的新技術。
鋼筋桁架樓承板設計步驟
1、確定設計基本參數
設計基本參數包括樓板的跨度、厚度，兩個階段板支座情況，鋼筋種類，混凝土強度等級，使用荷載等。
2、確定鋼筋桁架樓承板的長度
根據工程情況，樓承板長度可以為一跨或幾跨之和，確定時應注意：
?。?）鋼筋桁架樓板其長度宜為200mm的倍數，特殊情況下長度可為100mm的倍數。
?。?）樓承板長度最好定為幾跨之和的連續板。
?。?）樓承板長度不宜大于20m。按理論上講，鋼筋桁架樓承板可以加工無限長，但就實際而言，考慮到樓承板運輸因素，最長不應該超過17.5米，否則難以找車運輸。當然，有些項目要求比較嚴格，不允許樓承板之間拼接，此時，則需要現場進行加工。
3、通過使用階段計算，初步選擇鋼筋桁架樓承板型號
鋼筋桁架樓承板設計包括桁架桿件設計、底模設計、桁架桿件連接節點設計和桁架與底模連接節點設計四個方。其中連接節點的強度通過構造保證，不需要驗算，底模已設計成型，滿足受力要求，所以設計人員只需進行桁架桿件設計便可選擇鋼筋桁架樓承板的型號。
4、當不設臨時支撐時，可查表或進行施工階段驗算，調整樓承板的型號，以至滿足受力要求。
5、確定支座附加鋼筋用量
當鋼筋桁架連續時，使用階段計算的支座負筋截面面積減去鋼筋桁架上弦鋼筋截面面積，即為支座附加鋼筋量；當鋼筋桁架在支座處不連續時，使用階段計算的支座負筋截面面積即為支座附加鋼筋量。不同種類鋼筋應進行等強帶換。
6、繪制樓板結構圖
樓板結構圖包括平面布置圖及節點大樣。平面布置圖包含：鋼筋桁架樓承板排板，支座負筋、洞邊和柱邊附加鋼筋、分布鋼筋，柱邊、混凝土墻邊支撐件，等等。同時圖中必須明確施工期間臨時支撐布置情況。
7、其他注意事項
樓板可設計為單向板，也可設計為雙向板。鋼筋桁架樓承板在施工階段均為單向板。不設臨時支撐時，一般情況下，施工階段要求的配筋量已大于使用階段按單向板計算的配筋量，故樓板宜設計為單向板。當因具體工程情況需設計為雙向板時，為了節約鋼材，施工階段應沿垂直于桁架方向設置臨時支撐。
設計時，盡可能使鋼筋桁架樓承板連續，這是因?yàn)檫B續板較簡支板的撓度小，這樣施工階段樓承板變形小，有利建筑美觀。但單塊樓承板的長度不宜大于12m，以方面運輸及施工。當板跨較大時，為降低樓板鋼筋用量，建議施工階段設臨時支撐。根據大量計算，當通過使用階段計算后，對于施工階段，只需在跨中設一道臨時支撐，便可滿足施工階段受力要求。對一個項目來說，為了方便制作，桁架型號不宜過多。寶潤達專業生產各種型號鋼筋桁架樓承板，免費設計，專業排版，歡迎您來廠洽談合作。
